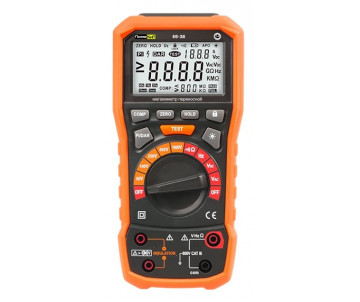

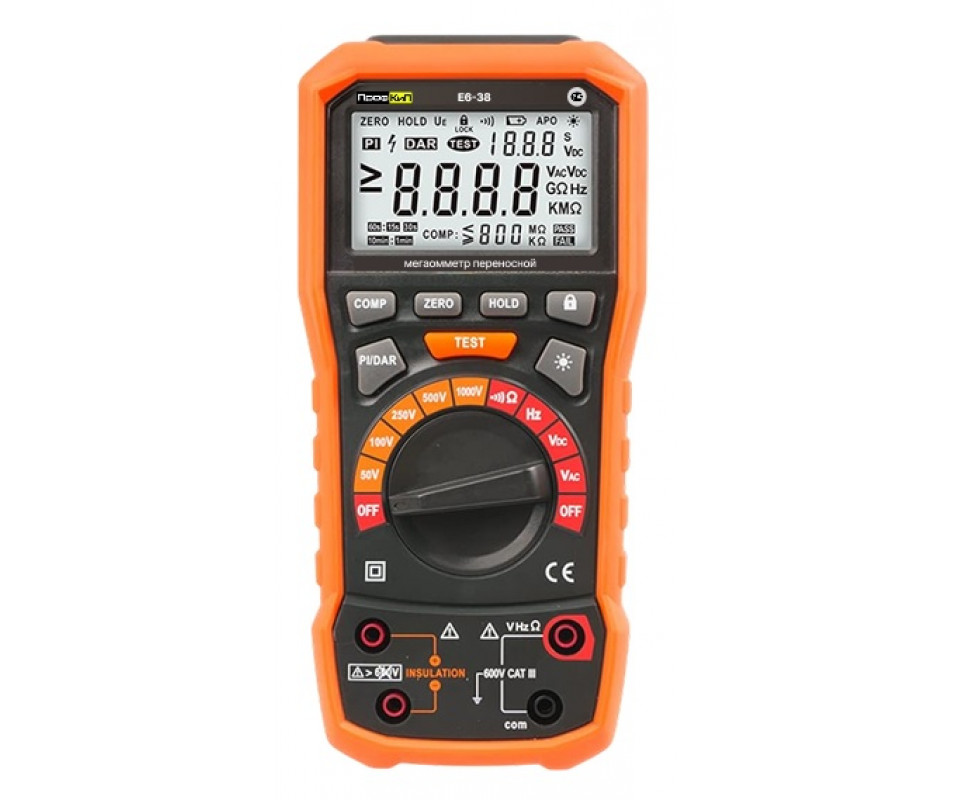

| Назначение мегаомметра переносного цифрового ПрофКиП Е6-38 |
| Мегаомметры цифровые переносные ПрофКиП Е6-38 предназначены для измерений сопротивления постоянного тока, частоты переменного тока, напряжения постоянного и переменного тока при проверке параметров изоляции. Средства измерений оснащены встроенным многофункциональным дисплеем и автономными источниками питания, что позволяет использовать их как мобильные средства измерений без привязки к сети питания.Мегаомметры представляют собой переносные цифровые измерительные приборы с автономным питанием. Прибор может быть использован при производстве, эксплуатации, ремонте и метрологической аттестации электроэнергетического и радиоэлектронного оборудования, а также при производстве кабельной продукции, изоляционных материалов, радиоэлектронных элементов. |
|
|
|
|
| Особенности и преимущества мегаомметра переносного цифрового ПрофКиП Е6-38 |
| Номинальное испытательное напряжение: | 50/100/250/500/1000 В |
| Диапазон измерения сопротивления изоляции: | 0,01МОм … 1ГОм |
| Измерение напряжения переменного тока | 600В |
| Измерение напряжения постоянного тока | 600В |
| Измерение частоты переменного тока | 1000 Гц |
| Широкая функциональность |
| Возможность выбора испытательного напряжения в измерительной цепи |
| Компактность и удобство использования в качестве мобильного прибора |
| ЖК дисплей 4 разряда |
| Работа в режиме сравнения (компаратора) |
| Индикатор степени разряда элементов питания |
| Защита от перегрузки |
| Подстветка дисплея |
| Автоматическое отключение питания |
| Определение дополнительных характеристик изоляции (DAR и PI) |
Метрологические характеристики мегаомметра переносного цифрового ПрофКиП Е6-38
| Метрологические характеристики в режиме измерения сопротивления постоянного тока |
| Модификация | Номинальное значение испытательного напряжения постоянного тока, В | Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений, МОм, ГОм |
| ПрофКиП Е6-38 | 50 | 19,99 МОм | 0,01 МОм | ± (1,5·10-2 Rизм + 5r) |
| 199,9 МОм | 0,1 МОм | ± (5,0·10-2 Rизм + 5r) |
| 499 МОм | 1 МОм |
| 1,00 ГОм | 0,01 ГОм | ± (10,0·10-2 Rизм + 5r) |
| 100 | 19,99 МОм | 0,01 МОм | ± (1,5·10-2 Rизм + 5r) |
| 199,9 МОм | 0,1 МОм | ± (5,0·10-2 Rизм + 5r) |
| 499 МОм | 1 МОм |
| 1,99 ГОм | 0,01 ГОм | ± (10,0·10-2 Rизм + 5r) |
| 2,0 ГОм | 0,1 ГОм |
| 250 | 19,99 МОм | 0,01 МОм | ± (1,5·10-2 Rизм + 5r) |
| 199,9 МОм | 0,1 МОм | ± (5,0·10-2 Rизм + 5r) |
| 499 МОм | 1 МОм | ± (5,0·10-2 Rизм + 5r) |
| 1,99 ГОм | 0,01 ГОм | ± (10,0·10-2 Rизм + 5r) |
| 5,0 ГОм | 0,1 ГОм |
| 500 | 19,99 МОм | 0,01 МОм | ± (1,5·10-2 Rизм + 5r) |
| 199,9 МОм | 0,1 МОм | ± (5,0·10-2 Rизм + 5r) |
| 499 МОм | 1 МОм |
| 1,99 ГОм | 0,01 ГОм | ± (10,0·10-2 Rизм + 5r) |
| 10,0 ГОм | 0,1 ГОм |
| 1000 | 19,99 МОм | 0,01 МОм | ± (1,5·10-2 Rизм + 5r) |
| 199,9 МОм | 0,1 МОм | ± (5,0·10-2 Rизм + 5r) |
| 499 МОм | 1 МОм |
| 1,99 ГОм | 0,01 ГОм | ± (10,0·10-2 Rизм + 5r) |
| 19,9 ГОм | 0,1 ГОм |
| 100 ГОм | 1 ГОм | Погрешность не нормирована |
| Метрологические характеристики в режиме измерения напряжения постоянного тока |
| Модификация | Предел измерений, В | Разрешение, В | Пределы допускаемой абсолютной погрешности измерений, В |
| ПрофКиП Е6-38 | 600 | 0,1 | ±(1,5·10-2 Uизм + 5r) |
| Метрологические характеристики в режиме измерения напряжения переменного тока |
| Модификация | Предел измерений, В | Разрешение, В | Частота измеряемого напряжения, Гц | Пределы допускаемой абсолютной погрешности измерений, В |
| ПрофКиП Е6-38 | 600 | 0,1 | | ±(1,5·10-2 Uизм + 5r) |
| Метрологические характеристики в режиме измерения частоты |
| Модификация | Предел измерений, Гц | Разрешение, Гц | Пределы допускаемой абсолютной погрешности измерений, Гц |
| ПрофКиП Е6-38 | 199,9 | 0,1 | ±(0,1·10-2 Fизм + 3r) |
| 1000 | 1 |
| Принцип действия мегаомметра переносного цифрового ПрофКиП Е6-38 |
Принцип действия мегаомметров основан на измерении значения силы тока через объект измерения, при приложении к нему испытательного напряжения фиксированного значения. Формирование испытательного напряжения осуществляется по схеме преобразования постоянного напряжения в переменное с его последующим выпрямлением и умножением. В дальнейшем микроконтроллер мегаомметра производит перерасчёт данных о силе тока, частоте и значении испытательного напряжения в величину сопротивления.
Управление режимами работы, математическая обработка результатов измерений и отображение их на дисплее осуществляется с помощью встроенного микроконтроллера |
|
|
|
|
|
|
| Основные технические данные мегаомметра переносного цифрового ПрофКиП Е6-38 |
| Условия эксплуатации: |
| - температура окружающей среды, °С | от 0 до +40 |
| - относительная влажность %, не более | 80 |
| Габариты (длина × ширина × высота), мм, не более: | 189×94×55 |
| Масса, кг, не более: | 0,45 |
| Комплект поставки мегаомметра переносного цифрового ПрофКиП Е6-38 |
| Мегаомметр переносной ПрофКиП Е6-38 | 1шт |
| Руководство по эксплутатации 26.51.43.113-012-68134858-2024 РЭ | 1шт |
| Измерительные провода, зажимы, щупы | 1 комплект |
| Сумка (кейс) для переноски и хранения | 1шт |
| Упаковка | 1шт |
